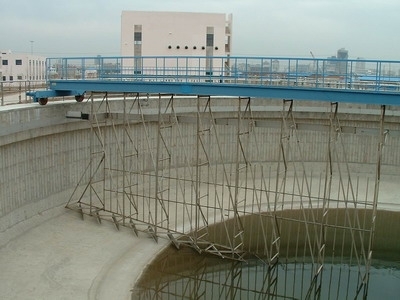

名稱：半橋式周邊傳動刮泥機

詳細信息

一、概述

該機適用于大中型輻流式二次沉淀池的排泥與除渣。該機為中心支墩雙（單）周邊傳動，其傳動力矩大、節能。采用中心進水和排泥，周邊排水，保證水流均勻，利用液位差自吸式排泥。設有過載保護裝置，可與微機聯網控制。工作時，污水由中心支墩處經導流筒擴散，混合液中粗大的顆粒經沉淀后在池底形成污泥層，比重較輕的浮于液面，工作橋在周邊驅動機械的帶動下，沿中心支座緩慢旋轉，帶動刮臂刮板將污泥逐層由污周刮向中心集泥孔排出池外，浮渣刮板沿導流筒將浮于液面的浮渣拋向池周的排渣斗內，排出池外。

周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控制系統可與微機聯網。

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈?zhǔn)焦卧?，?dāng)主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈?zhǔn)焦卧覅^(qū)內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。
